氢氧化镁应用实例

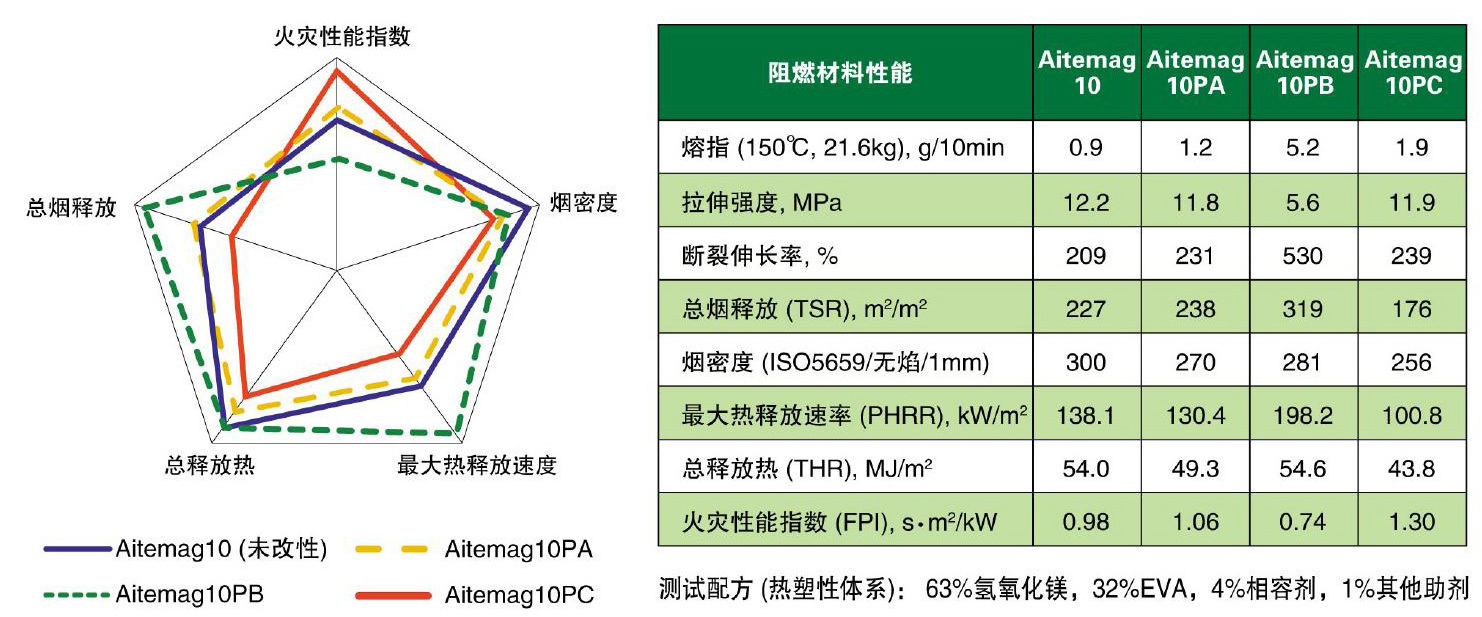

  • 应用实例一：氢氧化镁表面高分子功能化

    1

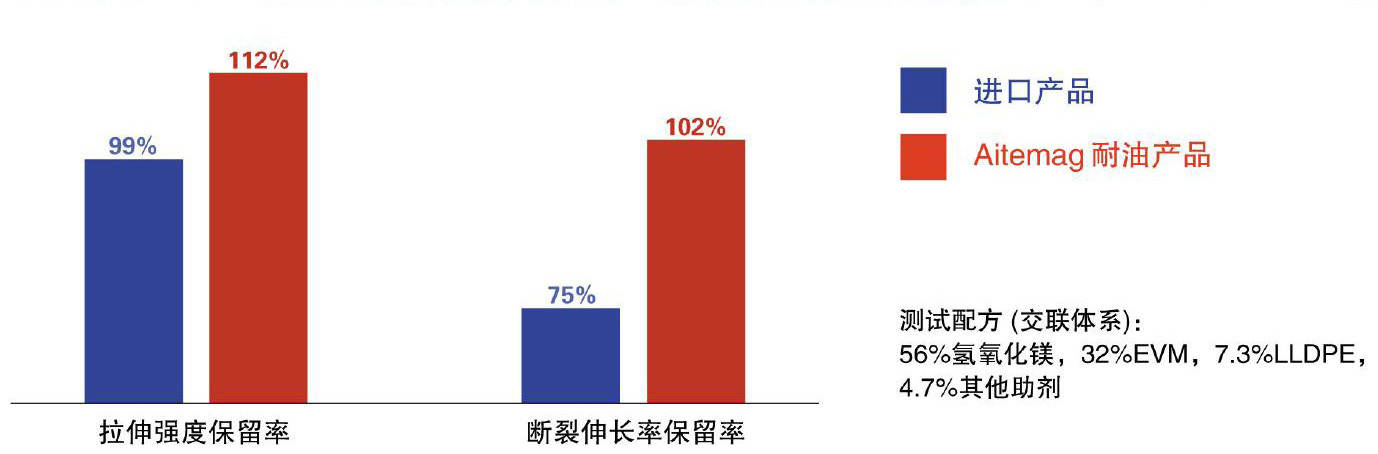

    应用实例二：表面功能化提升阻燃材料耐油性能（72h@100℃, IRM902油）



    1

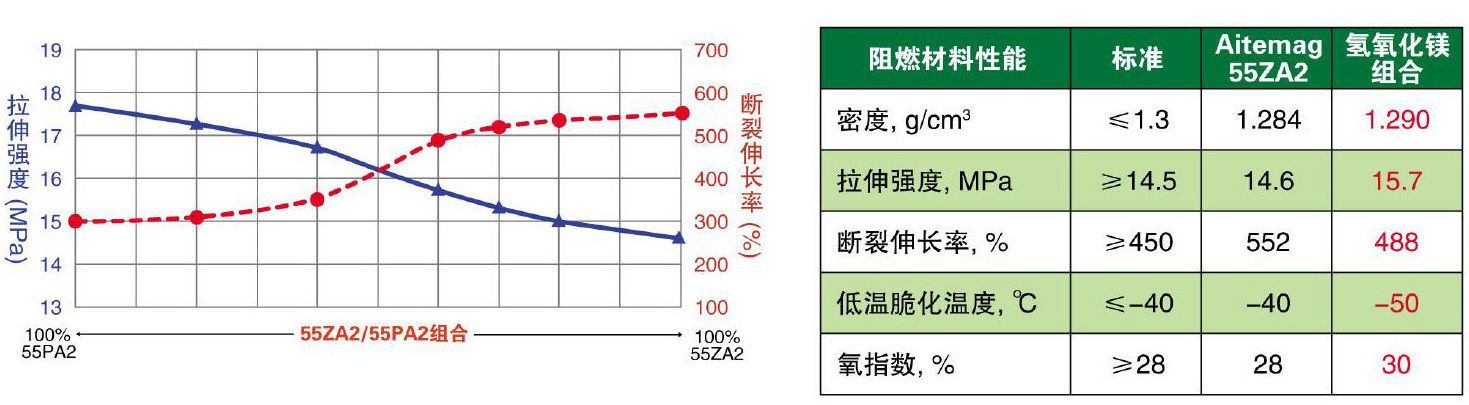

    应用实例三：采用氢氧化镁组合实现阻燃PE力学性能的优化

    1

    测试配方(热塑性体系):40%氢氧化镁，29.8%EVA，15%LLDPE，10%POE，4%相容剂，1.2%其他助剂






    应用实例四：Aitemag产品对比进口MDH

    Aitemag 产品与欧洲产品对比

    阻燃材料性能 Aitemag10FM2 欧洲产品A Aitemag10PB 欧洲产品B
    拉伸强度，MPa 12.2 11.9 5.3 5.8
    断裂伸长率，% 180 160 490 460
    氧指数，% 41 40 57 55
    UL94垂直燃烧(1.6mm) V0 V0 V1 V1
    低温脆化温度，℃ -50 -55 — —

    测试配方(热塑性体系)：65%氢氧化镁，30%EVA，4%相容剂，1%其他助剂

    Aitemag 产品与日本产品对比(1)

    阻燃材料性能 Aitemag10ZA 日本产品A
    扭矩, Nm 25.8 27.0
    熔指(150℃,21.6kg), g/10min 4.2 5.0
    拉伸强度，MPa 9.3 9.1
    断裂伸长率，% 480 490
    氧指数，% 44 44

    测试配方(热塑性体系): 60%氢氧化镁, 34.8%EVA, 5%相容剂, 0.2%其他助剂

    Aitemag 产品与日本产品对比(2)

    阻燃材料性能 Aitemag10FC 日本产品B
    拉伸强度，MPa 12.8 11.6
    断裂伸长率，% 233 208
    熔指(150℃,21.6kg), g/10min 3.4 0.8
    氧指数，% 38 38
    UL94垂直燃烧(1.6mm) V0 V0
    烟密度(ISO5659/无焰/1mm) 219 214

    测试配方(热塑性体系)：60%氢氧化镁，34%EVA.5%相容剂，1%其他助剂





Sorry，当前栏目暂无内容!

您可以查看其他栏目或返回 首页

Sorry，The current column has no content!

You can view other columns or return Home

注意：请留下您的电子邮件，我们的专业人员会尽快与您联系！

安全验证
提交
